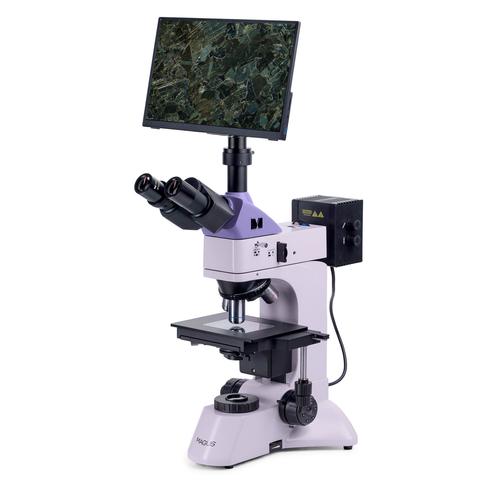

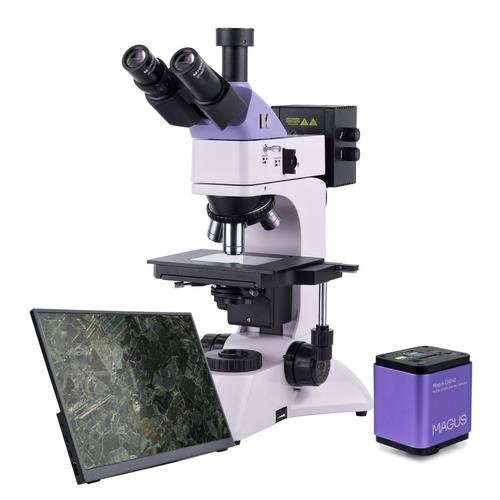

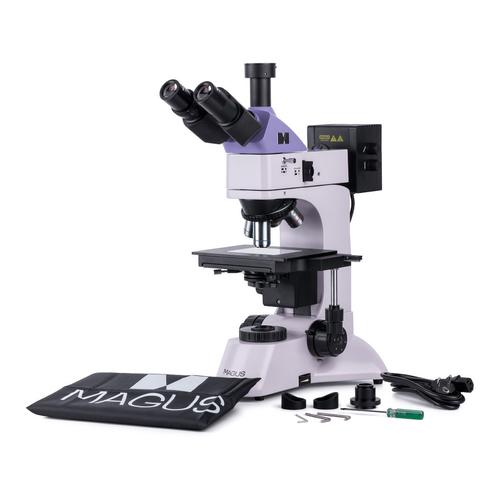

MAGUS Metal D600 BD LCD metallográfiai digitális mikroszkóp

Kamerával és monitorral. Nagyítás: 50–400x. Háromszemlencsés fejrész, sík akromatikus objektívek fénymező és sötétmező technikákhoz, 30 W-os halogén átmenő fényű megvilágítás, 50 W-os halogén fényvisszaverő világítás A MAGUS Metal D600 BD LCD metallográfiai digitális mikroszkópot a tárgyak visszavert fényben történő vizsgálatára tervezték, fénymezős, sötétmezős és polarizációs mikroszkópiás technikákkal. Ez a mikroszkóp fém- és félvezető minták, valamint egyéb sík és csiszolt, nagy fényvisszaverő képességű minták vizsgálatára szolgál. Áteresztett fényben áttetsző mintákat, például vékony filmeket és szűrőkön megrekedt részecskéket vizsgálhat. A mikroszkóp használható a kohászati és gépiparban, mérnöki és minőségellenőrző laboratóriumokban, valamint műszaki egyetemeken.Digitális kameraA MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840×2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920×1080 px) képminőség érhető el.A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.MonitorA MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál.A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja.A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul.A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.Optikai elemekA háromszemlencsés fejrész a digitális kamera felszereléséhez alkalmas, háromszemlencsés tubussal rendelkezik. A sugárelosztó a fényt a kamerára irányítja, két pozíció áll rendelkezésre: 100:0 és 0:100. A fénysugár egészen az okulárokba vagy a háromlencsés tubusba megy. A dioptriaállító gyűrű a bal oldali okuláron található.A mikroszkóp nagyítása alapkonfigurációban 50–400x. További objektívek és okulárok növelik a nagyítási tartományt. A mikroszkóp sík akromatikus objektíveket használ nagy munkatávolsággal a fénymezős és sötétmezős mikroszkópiás technikákhoz. A revolverfejben öt nyílás van objektívek felszereléséhez – négy objektív a termékkel szállítva, egy pedig opcionális. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.MegvilágításA megvilágítás meleg halogénlámpákat használ, amelyek még hosszú ideig tartó munkavégzés esetén sem fárasztják el a szemet. Az áteresztett fényű világítás teljesítménye 30 W, a visszavert fényű világításé pedig 50 W, ami kényelmes munkát biztosít a sötétmezős mikroszkópiával.A visszaverődő fényt használó megvilágítás rendszer a következőket tartalmazza: sötétmező készülék, polarizációs készülék, középre állítható mező- és apertúramembrán a Köhler-megvilágítási módszerhez, valamint színszűrők. A fényforrás központosítható is.Az áteresztett fényű megvilágító rendszer a következőket tartalmazza: egy kondenzort egy lefelé fordítható lencsével az alacsony nagyítású objektívekhez, valamint egy apertúra- és mezőátlót a Köhler-módszerhez.Tárgyasztal és fókuszáló mechanizmus A minta a tárgyasztallal együtt mozog két tengely mentén. A vizsgált minta magassága nem haladhatja meg a 20 mm-t. Az áttetsző mintákkal való munkavégzéshez a tárgyasztal átlátszó üveglappal rendelkezik.A fókuszálás a mikroszkóp alsó részén mindkét oldalon található koaxiális durva és finom fókuszáló gombokkal állítható. Ez lehetővé teszi a megfigyelő számára, hogy kezét szabadon az asztalra helyezze, ahelyett, hogy a levegőben tartaná. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik a készülék jobb oldalán, valamint feszültségszabályozóval baloldalt.TartozékokA MAGUS Metal 600 BD mikroszkóppal kompatibilis tartozékok köre a következőket tartalmazza: nagy munkatávolságú objektívek fénymezőhöz és sötétmezőhöz, okulárok, kalibrációs tárgylemezek és digitális fényképezőgépek.A mikroszkóp főbb jellemzői:20 mm-es átlátszatlan, sík polírozott minták megfigyelése visszavert fényben fénymikroszkópiás, sötétmezős és polarizációs mikroszkópiás technikákkalÁttetsző objektumok megfigyelése áteső fénybenHáromszemes tubus digitális fényképezőgép és két pozícióban (100:0 és 0:100) elhelyezhető sugárelosztó felszereléséhezSík akromatikus objektívek nagy munkatávolsággal; a BD a fénymezőt és a sötétmezőt is jelöli Áteresztett fényű megvilágító – 30 W-os halogén izzó, visszavert fényű megvilágító – 50 W-os halogén izzó biztosítja a kényelmes munkavégzést sötétmezős mikroszkópiával Köhler megvilágítás (visszavert fény) a fényforrás, a mező- és rekeszdiafragmák központosításának lehetőségével; színszűrőkKöhler-megvilágítás (átmenő fény) centrálással és állítható magasságú Abbe-kondenzorral, lehajtható kondenzátorlencse alacsony nagyítású objektívekhezTeljesen kompatibilis okulárok és objektívek széles választékaA kamera főbb jellemzői:A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásáhozA SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésreA készlet tartalma:MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)MAGUS MCD40 LCD monitorÁrambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfejFényvisszaverő világítás lámpaházzal Háromszemlencsés fejrészVégtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mmVégtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mmVégtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mmVégtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)Átlátszó asztallap C-csatlakozós adapter 1xImbuszkulcsVáltóáramú (AC) tápkábelFényvisszaverő világítás tápkábelePorvédőFelhasználói kézikönyv és garanciajegyIgény esetén rendelkezésre áll:10x/22 mm skálázott szemlencse12,5x/14 mm szemlencse (2 db)15x/15 mm szemlencse (2 db)20x/12 mm szemlencse (2 db)25x/9 mm szemlencse (2 db)Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mmVégtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mmVégtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mmVégtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mmKalibrációs tárgylemezMárkaMAGUSSzavatosság5 évEAN5905555018317A csomag méretei (HxSzxM):35x30x75 cmSzállítási súly17.25 kgElválasztójelMAGUS Metal 600 BD metallográfiai mikroszkópTípusfény/optikai, metallográfiaiMikroszkóp fejrész típusadigitális képernyő / PC monitor, trinokulárisFejrészSiedentopfFej dőlésszöge30°Nagyítás foka, x50 — 400Nagyítási tartomány200x—800x-osNagyítás foka, x (opcionális)50–1000/1250/1500/2000/2500Szemlencsecső átmérője, mm30Szemlencsék10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9)Objektívekvégtelen sík akromatikus: PL H 5x/0,12 BD, PL H 10x/0,25 BD, PL H 20x/0,40 BD, PL H 40x/0,60 BD; parfokális távolság 45 mm (*opcionális: PL H 50x/0,70 BD, PL H 60x/0,70 BD, PL H 80x/0,80 BD, PL H 100x/0,85 BD (száraz))Forgó tárgylencsefoglalat5 objektív számáraMunkatávolság, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)Pupillatávolság (PD), mm48 — 75Tárgyasztal, mm210x140Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm75/50Tárgyasztalkéttengelyes mechanikus tárgyasztal üveglappalSzemlencse dioptriabeállítás, dioptria±5 (a bal oldali tubuson)Kondenzoráteresztett fény: középre állítható és magasságban állítható Abbe-kondenzor, NA 1,25, állítható rekeszmembrán és lehajtható lencse, reteszelőcsavarokkalDiafragmaáteresztett és visszavert fény: beépített rekesz- és meződiafragmaFókuszkoaxiális, durvafókusz (25 mm, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm)MegvilágításhalogénFényerősség-szabályozásyesTápellátás220±22 V, 50 Hz, váltakozóáramú hálózatFényszűrőkzöld, kék, sárga, mattÜzemi hőmérséklet-tartomány, °C5 — 35Kiegészítőbeépített analizátor és eltávolítható polarizáló, sötét látóterű eszközFelhasználói szintgyakorlott felhasználók, szakemberekAz összeszerelés és a telepítés nehézségi szintjebonyolultHasználatmetallográfiai Fényforrás elhelyezkedésekét helyenVizsgálati módszerpolarizáció, sötét látótér, világos látótérTok/doboz/táska a készletbenporvédőTömeg, kg11=== Elválasztójel ===Digitális kameraÉrzékelőSony Exmor/Starvis CMOSSzínes/monokrómszínes Megapixel8Maximális felbontás, képpont3840x2160Érzékelő mérete1/1,2” (11,14×6,26 mm)Képpont méret, μm2.9×2.9Interfész csatlakozásokHDMI 1,4, USB 3.0, Wi-FiMemóriakártyaSD akár 32 GB tárhelyigTovábbi berendezés csatlakoztathatóUSB egér, Wi-Fi adapter (USB), pendrive (USB)Fényérzékenység1028 mV 1/30 sJel/zaj arány0,13 mV 1/30 mp eseténExpozíciós idő0,014 ms – 1000 msVideófelvételyesKépkockasebesség, fps (milyen felbontás mellett)30–1920×1080 (Wi-Fi) esetén, 30–3840×2160 (HDMI) esetén, 30–3840×2160 (USB 3.0) eseténTelepítés helyeháromszemlencsés tubus, szemlencse helyett szemlencsecsőKépformátum*.jpg, *.tifVideóformátum*.h264/*.h265, *.mp4Színképtartomány, nm380—650 (beépített infravörös szűrő)Zárszerkezet típusaelektronikus zár (ERS)SzoftverHDMI: beépített; USB: MAGUS ViewRendszerkövetelményekWindows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, 19″-os vagy annál nagyobb kijelzőRögzítés típusaC-foglalatVázCNC alumíniumötvözetKamera tápellátásaDC adapter 12 V, 1 AAz egyenáramú tápadapter műszaki adataibemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 AA kamera üzemi hőmérséklet-tartománya, °C-10 — 50Üzemi páratartalom-tartomány, — 80=== Elválasztójel ===MonitorMátrix típusaIPSKijelző átmérője, hüvelyk13.3Kijelző felbontása, px3840x2160 (4K)Képarány16:9Fényerő, cd/m²400Megjelenített színek száma16,7 mKontraszt1000:1Vízszintes/függőleges látószög, °178/178A látható képernyőterület mérete (SzxMa), mm295x165Pixelosztás (SzxMa), mm0,154×0,154Az optikai forrás frekvenciája, Hz60A mátrix háttérvilágítás típusaLEDLED háttérvilágítás élettartama, h50000InterfészHDMIÜzemi hőmérséklet-tartomány, °C-15 — 55Üzemi páratartalom-tartomány, — 90TápellátásAC 110–220 V, DC 5–12 V/1 A (C típus)Áramfogyasztás, W12 (max.)
